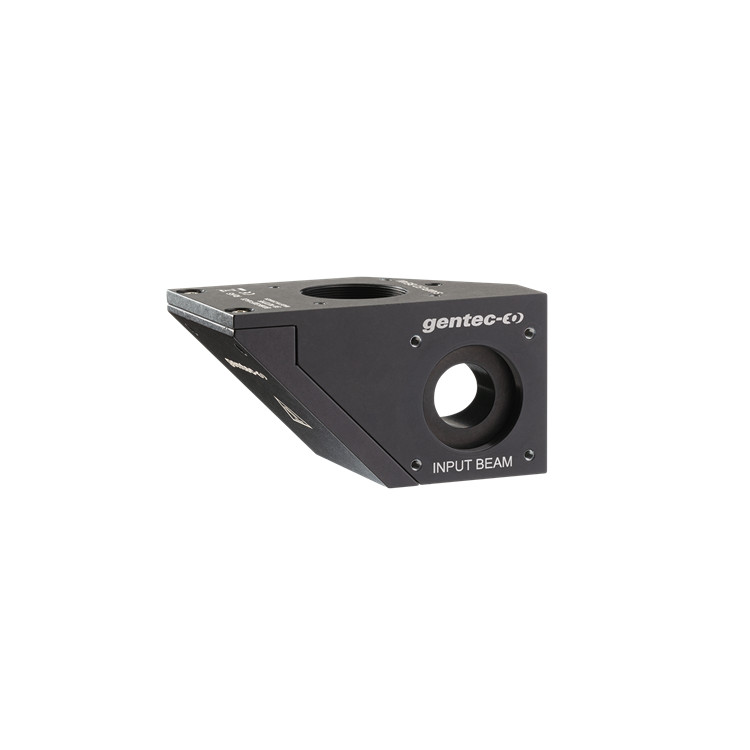

GENTEC光學衰減器BA16-60S
- 品 牌：GENTEC
- 型 號：BA16-60S
-
技術資料：
GENTEC-EO光學衰減器BA系列.pdf
- 閱讀次數：4
產品介紹
Gentec-EO BA系列光衰減器包含兩款型號：一款為16 mm孔徑的低功率型號，另一款為32 mm孔徑的1千瓦型號。該系列光衰減器專為配合BEAMAGE光束輪廓儀同步使用而設計。所有BA16型號的輸入端和輸出端均配備SM1螺紋孔徑及四個M4螺紋孔，可兼容30 mm規格的籠式系統。CMOS傳感器具有低飽和度和低損傷閾值的特性。因此，控制激光功率以獲得高測量效果并避免損壞BEAMAGE相機至關重要。BA系列光學衰減器通過兩個正交楔形鏡的菲涅爾反射原理，截取輸入光束的微小部分。該設計可完整保留入射光束的偏振狀態和輻照度。
性能特點
安裝更為簡便
管理激光功率
激光束采樣
多種應用場景
同步監測功率與光束輪廓
無背反射的偏振無關分束器
配合能量/功率探測器的光路分束器
適用于M6系列、PH系列等高靈敏度探測器的衰減器
產品結構與細節
BA16光衰減器包含以下配件：
BA16光衰減器
光孔保護蓋
BEAMAGE相機用管式耦合器
可選功能與配件
支架
BEAMAGE-4M 激光束輪廓儀 202880
UP19K 激光功率檢測器
技術參數
|
產地 |
加拿大 |
|
零件號 |
203791 |
|
光譜范圍 |
200 至 2100 nm |
|
等效衰減 |
1/1700 |
|
集成功率探測器 |
無 |
|
光學楔片材料 |
紫外熔融石英（未鍍膜） |
|
殘余光束偏轉角 |
5.6° |
|
偏振校正 |
是（正交楔片對） |
|
Max平均功率密度 |
10 MW/cm² |
|
Max能量密度 |
10 J/cm² |
|
Max功率 |
500 W |
|
孔徑直徑 |
16 mm |
|
尺寸（H×W×D） |
45 x 47 x 81 mm |
|
重量 |
0.26 kg |
|
安裝螺紋 |
SM1 |
|
適配器包含 |
SM1外螺紋管 |

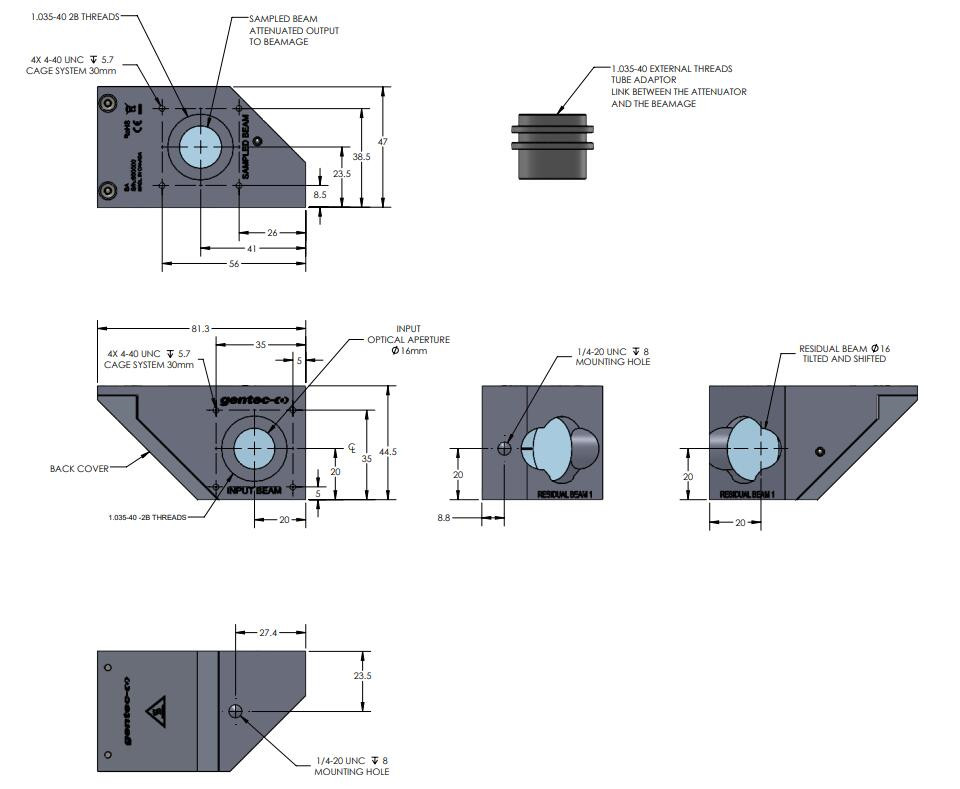

產品尺寸
產品應用
研究、電子、汽車、航空航天、遙感、電信
