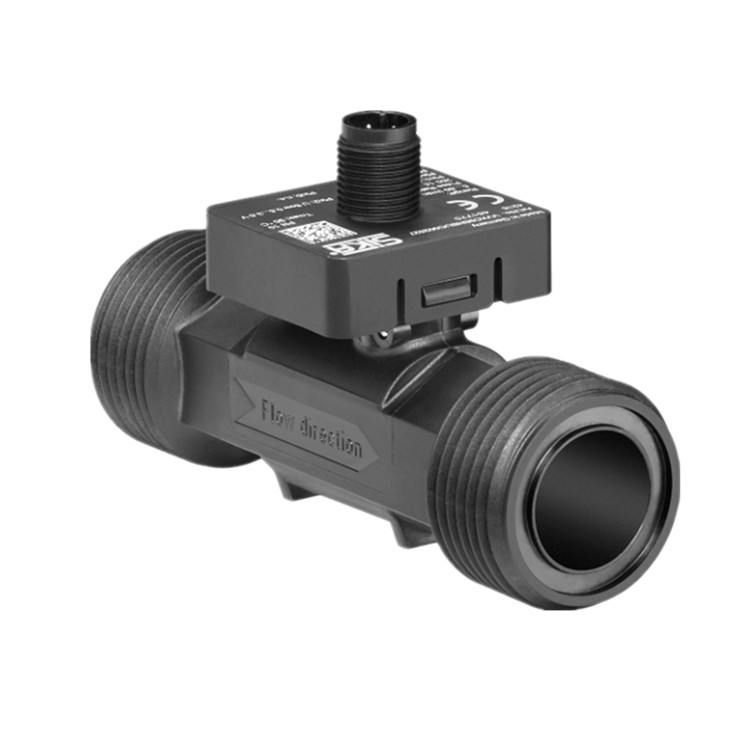

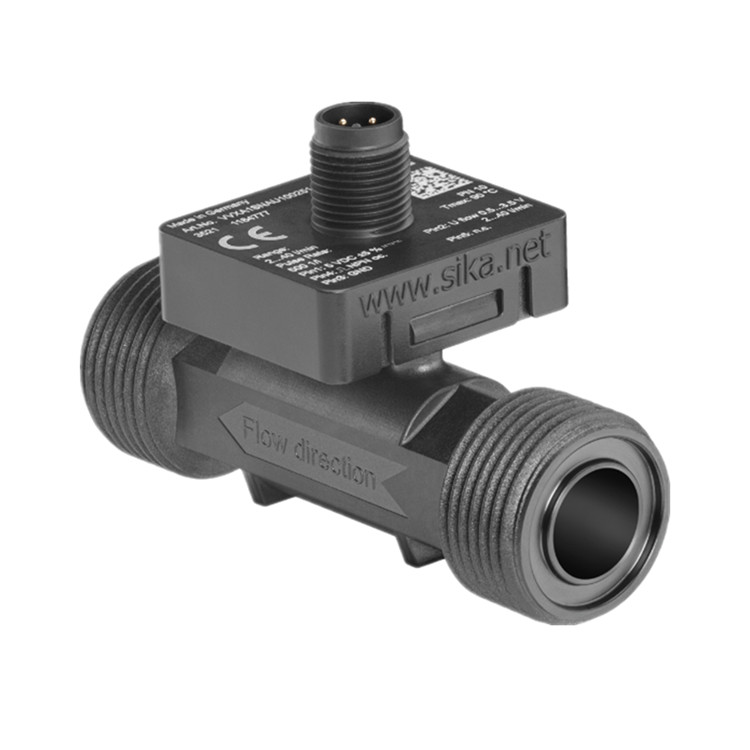

SIKA渦街流量傳感器VVX20
- 品 牌：SIKA
- 型 號：VVX20
-
技術資料：
SIKA渦街流量傳感器VVX.pdf
- 閱讀次數：9
產品介紹

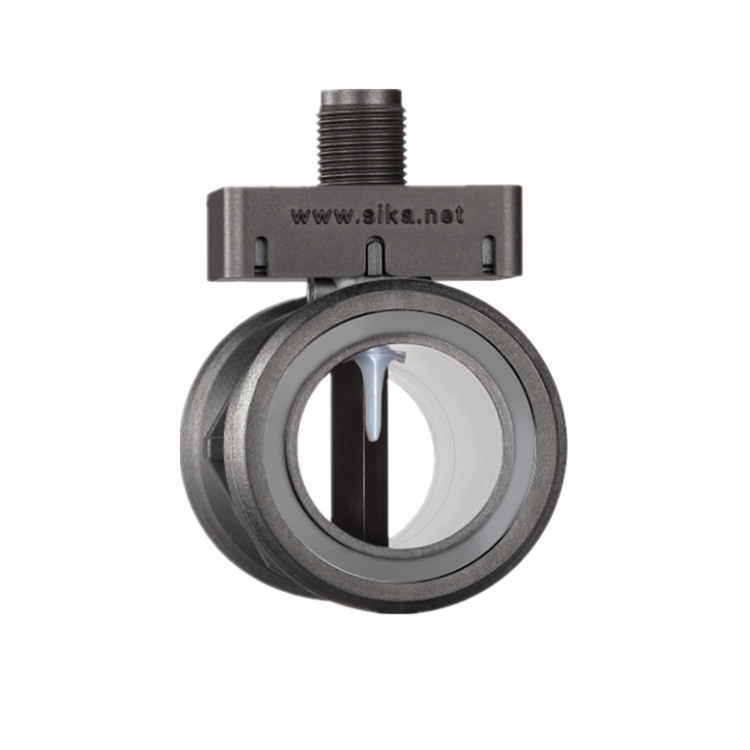

SIKA VVX 用于低量程和中量程的水流量測量。它可用于例如供暖技術。在繞流的鈍體后方，會產生反向旋轉且相互抵消的渦流。這些渦流在鈍體邊緣分離，并在流體中形成卡門渦街。各個渦流之間的距離是恒定的。渦流流經傳感器的頻率取決于流速，并與流量成正比。傳感器檢測這些渦流，并將其轉換為電頻率信號。
性能特點
- 無機械磨損。
- 水流量傳感器無活動部件。
- 全封裝壓電陶瓷傳感器，用于渦流檢測。
- 不與介質直接接觸。
技術參數
|
產地 |
德國 |
|
公稱通徑 |
DN 20 |
|
公稱管道尺寸 |
¾" |
|
過程連接 |

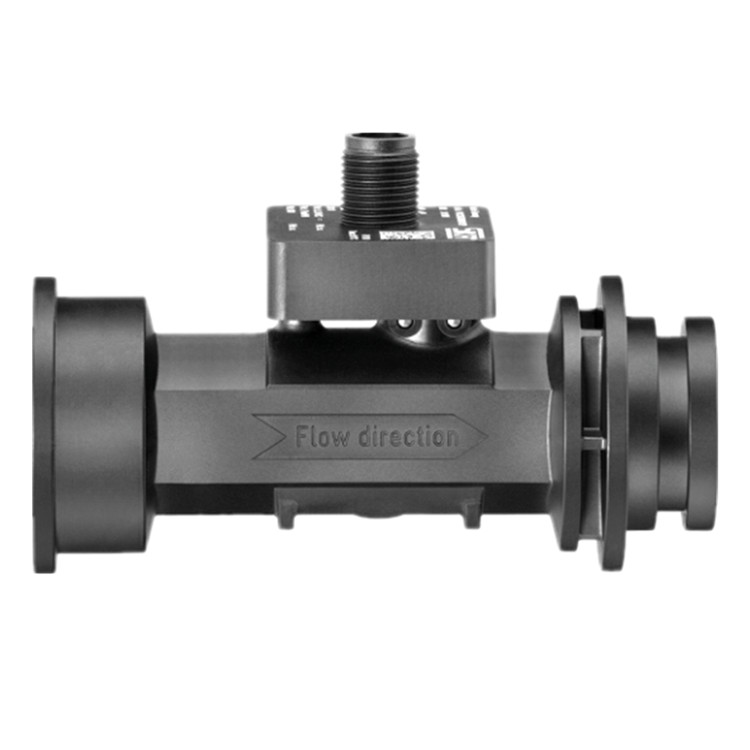

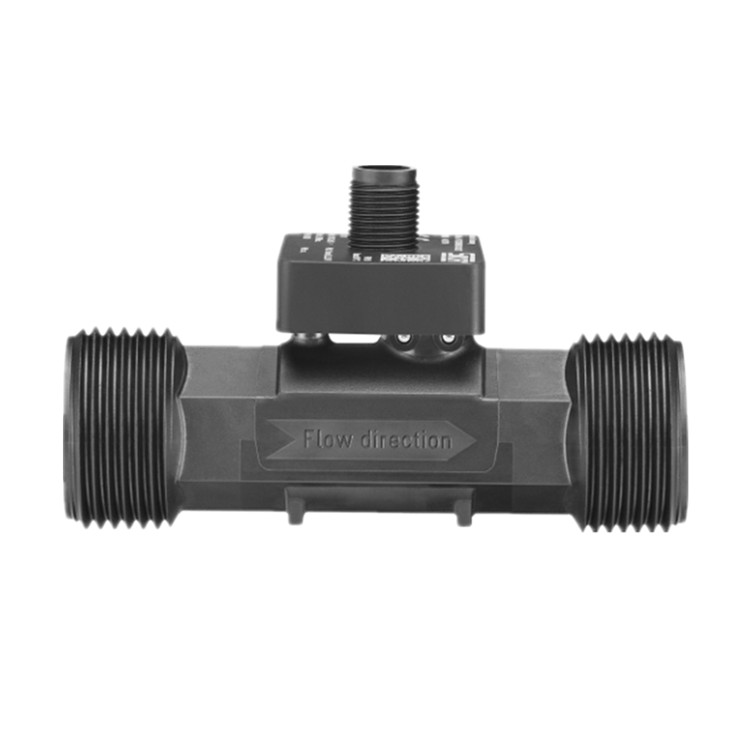

G1-ISO 228 外螺紋（含 O 型圈）或 QuickFasten 接頭（不含 O 型圈） |
|
內徑 |
Ø 19 mm |
|
流量測量范圍 |
5...80 l/min |
|
300...4,800 l/h |
|
|
精度（小于量程的 50%） |
±0.75 % FS |
|
重復性 |
-20...5 °C 環境溫度下 ±1 %；5...70 °C 環境溫度下 ±0.5 % |
|
介質 |
水和水溶液 |
|
壓力等級 |
PN 10 |
|
防護等級（符合 EN 60529 標準，帶電纜插座） |
IP65 和 IP67 |
|
測量范圍 |
-20...90 °C |
|
精度 |
±1 kΩ |
|
響應時間 |
約 10 秒 |
|
介質溫度范圍 |
-20...90 °C（不結冰） |
|
環境溫度溫度范圍 |
-22...70 °C（產品使用壽命內，介質溫度為min.-30 °C，介質溫度min.+3.5 °C，max.24小時） |
|
儲存溫度范圍 |
- 30...70 °C |
