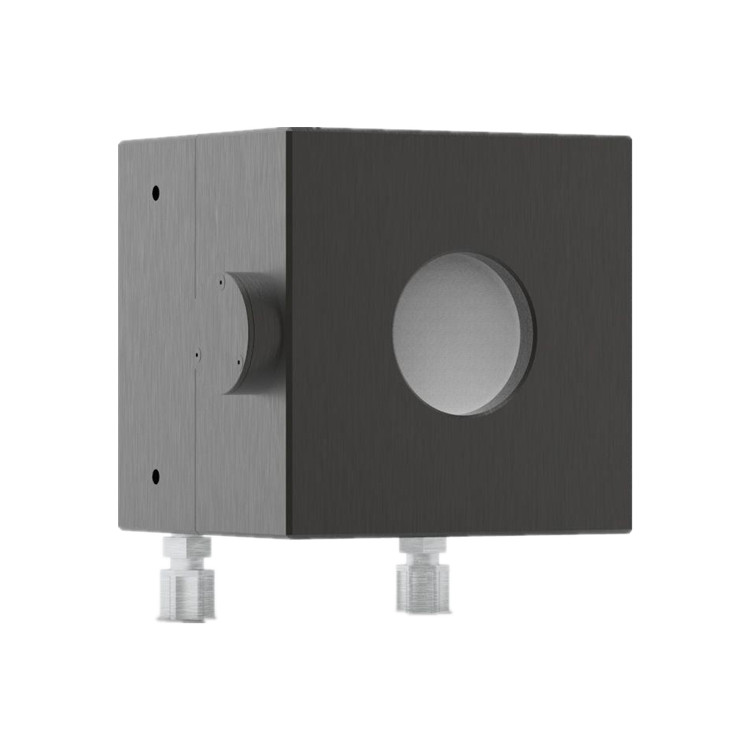

GENTEC積分球探測器IS50A-1KW-RSi-INT-D0

品　　牌：GENTEC
型　　號：IS50A-1KW-RSi-INT-D0
技術資料： GENTEC-EO積分球探測器IS系列.pdf
閱讀次數：8

產品介紹

Gentec-EO積分球是一種球形腔體，內壁涂覆有專有高反射涂層。該涂層可使光線在球體內產生多次漫反射。經多次反射后，硅傳感器捕捉其中一小部分漫反射光。采用硅傳感器使響應速度達到光電二極管級別。積分球具備多重優勢，例如：損傷閾值高且可測功率遠超標準光電二極管。積分球探測器對以下因素的敏感度更低：光束尺寸、強度分布、入射角度、光束發散度及偏振狀態。Gentec-EO積分球提供覆蓋全光譜范圍的NIST可追溯校準，每臺設備均配備溫度補償校準，確保長期測量精度與穩定性。Gentec-EO積分球與PC-Gentec-EO軟件的配合方式與其他Gentec-EO探測器一致。

性能特點

響應速度快

提供兩種規格，均具備高平均功率處理能力

抗損傷涂層

NIST可追溯校準

溫度補償功能完善了校準流程，為您提供更穩定的測量數據

IS探測器提供兩種輸出選項

選型指南

12毫米孔徑支持高達9W連續功率

50毫米孔徑支持高達1000W連續功率

帶USB輸出的INTEGRA (-INT)

帶RS-232輸出的INTEGRA (-IDR)

IS50A-1KW-RSi-INT-D0 零件號：205483

IS50A-1KW-RSi-IDR-D0 零件號：205484

產品結構與細節

IS系列探測器

保護蓋

攜帶箱（適用于IS50A-1KW-RSi-INT/IDR-D0型號）

校準證書

可選功能與配件

光纖適配器部件名稱：FC/PC FOA-FULL-FC 部件編號：202367

光纖適配器部件名稱：SMA FOA-FULL-SMA 部件編號：202368

光纖適配器部件名稱：ST FOA-FULL-ST 部件編號：202369

隔離管部件名稱：XLP12-TUBE 部件編號：101449

技術參數

產地	加拿大
零件號	205483
Max平均功率（連續）	1000 W
噪聲等效功率	10 μW
光譜范圍	340 至 1100 nm
典型上升時間	0.2 s
功率線性度	± 1 %
球體內徑	100 mm Ø
光斑直徑< 12 mm時Max入射角	± 25°
光斑直徑> 12 mm時Max入射角	± 5°
Max發散角	10°（半角）
功率校準不確定度	± 5.0 %（405 至 499 nm）；± 3.5 %（500 至 1069 nm）；± 2.5 %（1070 nm）
校準光譜范圍	405 至 1070 nm
背反射率	12 %，集中于半角15° 的錐形區域
Max平均功率密度	5 kW/cm²
Max能量密度	400 mJ/cm²
冷卻方式	水冷
孔徑直徑	50 mm
外形尺寸（H×W×D）	127 x 140 x 115 mm
重量	4 kg
